고정압인 「방수 원심팬」으로 옥외 설치도 클리어!

디지털 사이니지의 박형화에는 현행 축류 팬이라면 냉각 성능이 부족하다.

옥외 간판도 기존의 간판에서 디지털 사이니지로의 대체가 진행되고 있습니다. 그런 가운데 H사에서는 옥외 설치할 수 있어 현행의 기종보다 박형화된 디지털 사이니지의 신기종을 개발하는 프로젝트가 발족했습니다. 담당 엔지니어인 K 씨는 다음과 같이 말합니다.

"디지털 사이니지에는 광원이 있으므로 장치 내부는 매우 고온이 됩니다. 원래는 좁은 장치 내에서 고열 광원을 냉각하기 위해 축류 팬을 채용하고 있었습니다. 그러나, 본체의 두께를 박형 화하는 것으로 장치 내부의 공기의 대류가 나빠져, 현행의 축류 팬에서는 냉각 성능이 부족해지고 있었습니다.
신기종의 실장 스페이스는 한층 더 조건이 엄격해지기 때문에, 현행의 축류 팬에 의한 냉각에 한계를 느끼고 있었습니다. 또 신기종은 옥외 설치도 할 수 있는 모델이기 때문에, 우천시에 문제 없게 사용할 수 있는 방수 성능도 필요했습니다. "

K씨는 조건에 적합한 축류 팬을 찾았습니다만, 사이즈・냉각 성능・방수 성능의 조건을 모두 충족하는 팬이 발견되지 않고, 엄청나게 살기만 했습니다.

종래 모델과 다른 획기적인 냉각 기구, 「방수 원심팬」이라고 하는 선택

조건을 만족하는 팬 찾기에 고민하고 있던 K씨는, 이전부터 거래가 있던 산요전기의 담당자에게 상담했는데, 방수 원심팬을 제안되었습니다.

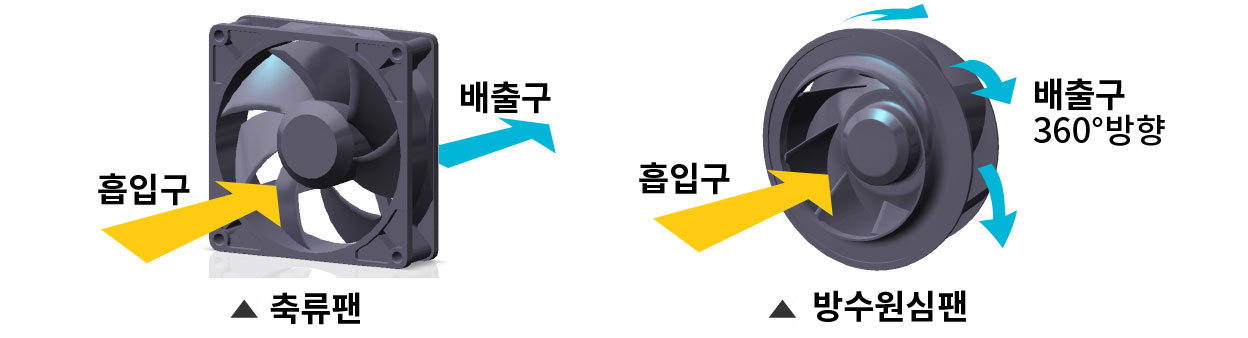

「제안해 주신 방수 원심팬은, 지금까지 채용해 온 축류 팬과는 달리, 바람이 흐르는 방향이 후방이 아니고, 흡입으로부터 토출로 90° 변화합니다.특히 정압 성능이 높기 때문에, 실장 밀도가 높은 기기의 냉각에는 유리했습니다.또 팬의 두께가 35mm이므로, 박형화된 좁은 스페이스에서도 열교환기와 같은 구조로 하는 것으로, 효율적인 냉각을 할 수 있다고 하는 것으로 했다.
게다가 또 다른 과제였던 방수 성능에 대해서도 IP54의 보호 등급에 의해 옥외에서의 사용도 문제가 없는 것을 확인할 수 있었습니다. "(K씨)

"평가를 했더니, 냉각 성능은 충분히 만족하고 있는 것을 확인할 수 있었습니다. 오히려 조금 여유가 있었을 정도입니다.또 팬에 표준 탑재되고 있는 PWM 컨트롤 기능도 포인트가 되었습니다.주위의 온도 상황에 맞추어 최적의 회전 속도로 제어할 수 있으므로 소비 전력이나 소음도 저감할 수 있습니다.
게다가 신기종은 화면 사이즈가 대형의 모델이므로, 팬의 실장 위치와 전원 유니트가 떨어져 있었습니다만, 커넥터나 리드선 길이도 장치 구조에 맞추어 유연하게 커스터마이즈 해 주었습니다. "(K씨)

지금까지 디지털 사이니지에는 축류 팬을 채용하고 있던 H사였지만, 이번 개발을 거쳐 K씨는 이렇게 말합니다.
“이번에 처음으로 방수 원심팬을 채용했지만, 이것이 프로젝트의 성공을 결정했다고 생각하고 있습니다. 앞으로도 새로운 기종의 개발도 있기 때문에, 그 때에도 산요전기 로부터의 제안을 기대하고 있습니다. "(K씨)

방수팬에 대해서 자세한 것은「방수팬 ・ 방유팬 ・ 고저온팬 ・ 가속도 내성팬의 특징」도 봐 주세요.
