원심팬의 특징

원심팬 구조

원심팬 이란 중심부에 모터를 배치하고, 그 모터에 임펠러가 설치되어 있어 축류 팬과 같은 프레임이 없는 팬입니다.

바람을 내뿜는 방법도 축류 팬과 원심팬 에서는 다릅니다. 축류 팬이 흡입한 바람을 그대로 후방으로 내뿜는 반면, 원심팬은 흡입한 바람을 90° 구부린 방향으로, 임펠러가 회전하는 원심력에 의해 측면에서 방사상으로 바람을 내뿜습니다.

기본적으로 원심팬 사용할 때는 바람을 효율적으로 흡수할 수 있도록 입구 노즐을 설치합니다. 흡입의 공간과 토출의 공간을 확실히 나누는 것으로 바람을 효율적으로 받아들일 수 있게 되어, 원심팬의 능력을 최대한으로 발휘시킬 수 있습니다.

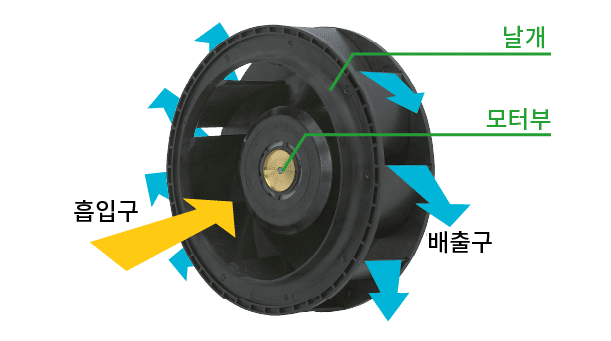

▲그림 1: 원심팬 구조

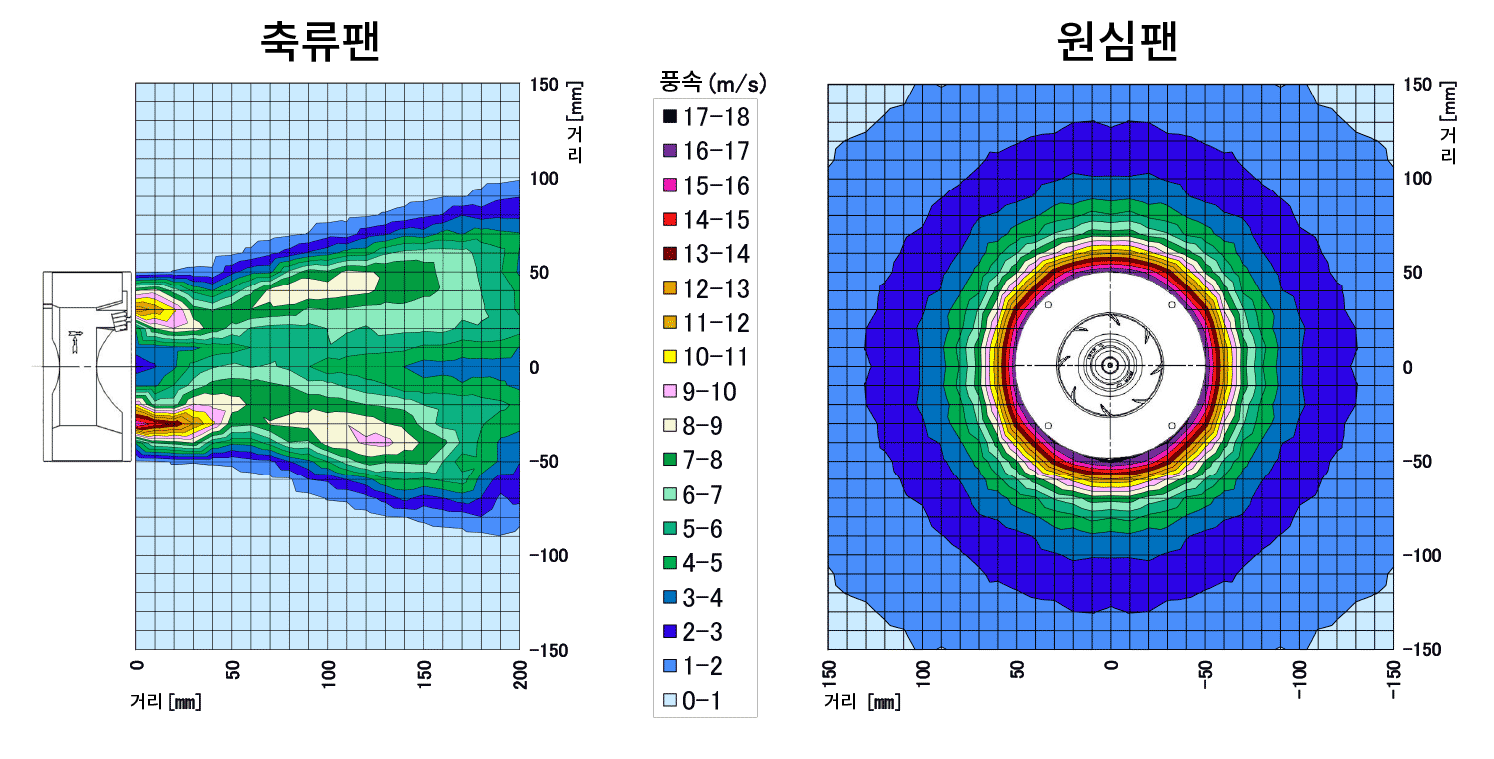

▲그림 2: 축류 팬과 풍속 분포의 비교

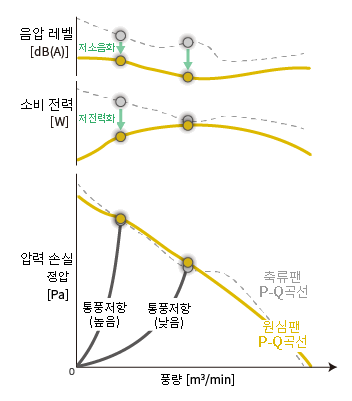

원심팬의 특성

원심팬의 구조가 축류 팬과 완전히 다르기 때문에 축류 팬의 P-Q 성능 처럼 평평하게 되어 있는 선회 실속 영역이 없다. 따라서 원심팬의 P-Q 성능은 직선에 가까운 곡선이 됩니다. 또한, 소비 전력 곡선과 음압 레벨 곡선은 모델 번호에 따라 경향이 달라집니다.

원심팬의 까다로운 사용법

원심팬의 P-Q 성능에 회전 실속 영역이 없기 때문에 통풍 저항과의 동작점 위치도 축류 팬에 비해 사용 가능한 동작점 범위가 넓다. 원심팬의 소비전력 곡선과 음압 레벨 곡선은 모델 번호에 따라 경향이 다르지만, 같은 동작점에서 사용하는 축류 팬보다 음압이 낮아지거나 소비전력이 낮아지는 경우도 있습니다.
높은 정압으로 바람을 강하게 흡입할 수 있는 특징 때문에 대형 장치 내부 전체의 공기 교체나 열교환기 등 공기를 크게 움직이는 용도에 적합한 팬이라고 할 수 있습니다.

감수 : 산요전기 주식회사 쿨링 시스템 설계부

게시일: 2020-12-16 00:00
