落雷などによる電源トラブルから生産ラインを守りたい!

完全無瞬断の電力を供給する「パラレルプロセッシング給電方式」とは?

飲料メーカーT社(従業員数:約150名)
HOME>解決事例>飲料メーカーT社(従業員数:約150名)

食品工場の停電・瞬停対策に関連する5つの解決事例をダウンロード >

Solution
解決策・効果

「パラレルプロセッシング給電方式」で“完全無瞬断”の電力を供給,消費電力も大幅カット

S氏は無停電電源装置(UPS)や瞬時電圧低下補償装置の導入を検討しましたが,自社工場に最適な対策がなかなか判断できず,頭を抱えていました。困っていたS氏は,以前,他部門で取り引きがあった山洋電気とコンタクトを取り,こうした問題を相談しました。

「動力系のバックアップを考えていたのでUPSがいいというところまでは判断できました。ですが,UPSの場合,常時商用給電方式だと,平常時は商用電力を供給するため,電力ロスは小さいですが,停電時にはインバータに切り替わるまでに時間がかかり,『瞬断』が起こります。常時インバータ給電方式は,停電の有無に関わらず,常にインバータを通して電力を供給するため,停電時に完全無瞬断で電力を供給することができますが,電力ロスが大きくなってしまいます。どの方式を選択すればいいのか決めかねていました。」(S氏)

そこで,山洋電気の担当者は両方の方式のメリットを兼ね備えたパラレルプロセッシング給電方式のUPS「SANUPS E23A」を提案。この提案にS氏は強く興味を持ちます。

「提案してもらった『パラレルプロセッシング給電方式』は2つの方式と違い,商用電源とインバータが並列になっているので,平常時は商用電源を供給し,停電・瞬低・瞬停の場合はインバータによる完全無瞬断の電源供給が可能だそうです。常時インバータ給電方式に比べ電力ロスを小さくできて,ライン停止による装置の故障の心配もありません。また,97%の高い変換効率とのことで,電力消費量の大幅カットも実現できると期待しています。」(S氏)

悩みの種だった「高調波電流」にも対応でき,さらなる低コスト化も実現

さらに,高調波電流についての悩みも,この提案で解決します。
「『SANUPS E23A』に搭載されている『アクティブフィルタ機能』で,モータから出る高調波電流に対して逆電流を与えることにより,高調波電流もキャンセルしてくれるとのことでした。さらに,過負荷耐量が800%(500ms)あり,モータ動作時の突入電流(*3)に対する耐久性が大きいので,他社製品に比べワンランク下の容量で十分対応でき,省スペースかつ低コスト化も実現できます。工場ならではの事情を加味した,私どもにはぴったりの提案でした。」(S氏)

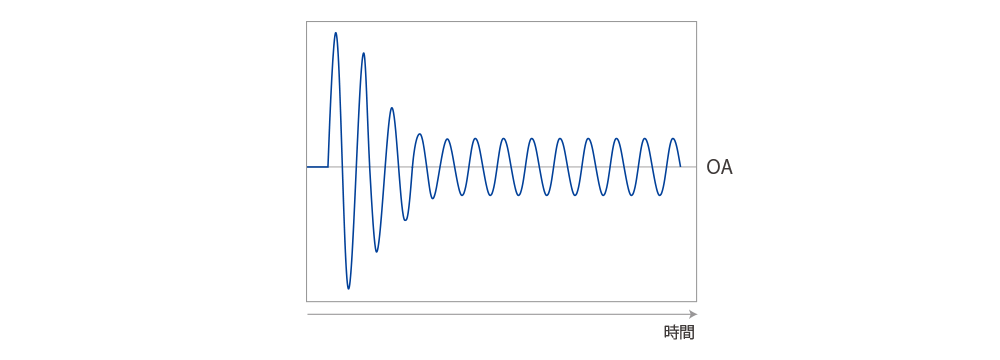

*3 電気機器において電源を投入した際に,初期段階で定格電流値を超えて一時的に流れる大電流。

提案に納得したS氏はさっそく社内審査をおこない,ほどなくT社は「SANUPS E23A」の正式採用を決定しました。

こうして山洋電気製UPSの導入を果たしたT社。
「今までは,夜に雷が鳴り始めると,瞬停などによる装置への影響を常に心配していましたが,『SANUPS E23A』を導入したことでこうした心配から解放されました。また,電力消費量の大幅カットや,省スペースかつ低コスト化など,当初の課題になかったことまで改善が図れました。山洋電気にはとても感謝しています。」(S氏)

効果
  • 「パラレルプロセッシング給電方式」で“完全無瞬断”の電力供給を実現。
  • 常時インバータ方式よりも変換効率が高く,消費電力も大幅カット。
  • 「突入電流」や「高調波電流」などイレギュラーの電流にも対応。

停電の基礎知識やUPSの活用事例・課題解決事例集


  • 「停電の基礎知識と対策」まとめ版
  • UPSなどの電源装置による停電対策,瞬低・瞬停対策,BCP対策,メンテナンス工数削減,災害対策などに関する課題解決資料
  • UPSの屋外利用,工場設備利用,食品工場での利用などに関する導入事例資料
