스테핑 모터로 식품 공장의 고기능화 실현

식품 공장에서 활약하는 스테핑 모터

식품 공장에 스테핑 모터를 추천하는 이유

간단한 제어로 고정밀 위치 결정

스테핑 모터는 펄스 신호가 입력 될 때마다 일정한 각도로 회전하도록 제어되는 모터입니다.
펄스 신호의 주파수를 조정함으로써 의도하는 위치까지 정확하게 움직일 수 있으므로 고정밀한 위치 결정을 실현할 수 있습니다.

제어와 관련하여 드라이버의 트랜지스터를 올바르게 ON/OFF시키는 것만으로 간단하게 구동할 수 있습니다. 회전 속도도 ON/OFF 타이밍을 빨리 하는 것만으로 간단하게 올릴 수 있습니다.

안정된 속도로 구동하여 생산성 유지 및 제품 품질 균일화

동기 모터이므로 범용 모터(인덕션 모터)와 달리 일정한 속도를 유지할 수 있어, 재료의 무게로 속도가 변하지 않고 생산성을 유지합니다.

시스템 단순화에 기여

스테핑 모터는 펄스 신호가 입력될 때마다 일정 각도씩 회전하는 구조이므로 센서가 불필요하고 정확한 위치 결정이 가능합니다. 따라서 외부 센서 등에서의 피드백이 불필요해져 시스템의 간략화에 공헌합니다.

스테핑 모터의 구조와 종류, 구동 방식·제어 방법에 대한 자세한 내용은 아래를 참조하십시오.
스테핑 모터란? 구조, 종류, 사용법(구동 방식·제어 방법), 장점과 특징을 해설

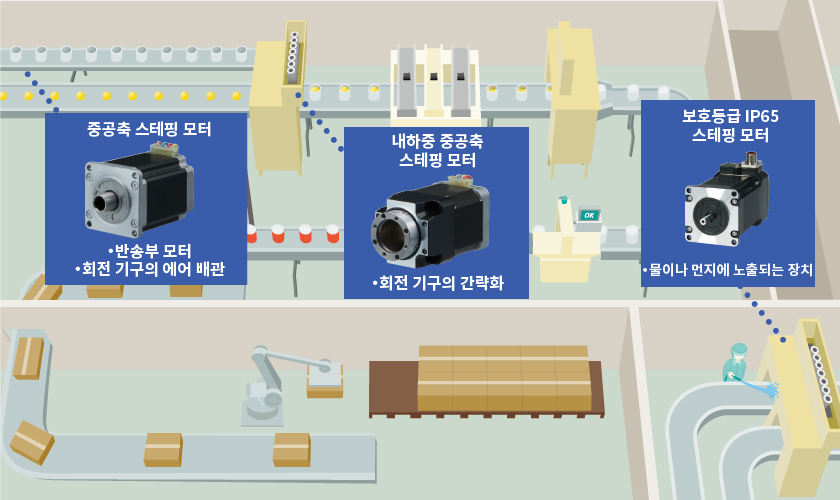

식품 공장에서 스테핑 모터의 활용 사례

중공축 내 스테핑 모터로 식품 장비의 공간 절약

종래에는 컨베이어 외측에 모터 설치하고 있던 것을, 중공축 내에 샤프트를 고정하는 것으로, 컨베이어 내측에 모터를 수납할 수 있습니다.

또, 중공축 내에 호스, 액체, 기체 등을 통과시킬 수 있어 구조의 단순화에 의한 공간 절약화를 도모할 수 있습니다.

내하중 중공축 스테핑 모터로 식품 기계의 기구를 간략화

허용 스러스트 하중(샤프트에 대해 수평 방향으로 걸리는 하중)을 당사 기존 제품에 비해 37배※로 강화한 스테핑 모터입니다. 큰 하중이 걸리는 용도에서도 사용하실 수 있습니다.
※당사 종래품 10N에 대해, 370N(□ 42mm의 경우)

허용 스러스트 하중 향상에 의해 테이블을 직접 모터에 설치할 수 있습니다. 테이블 중량을 직접 받을 수 없기 때문에 풀리와 타이밍 벨트로 간접적으로 테이블을 구동시키는 종래의 기어 기구나 풀리 벨트 기구로부터 기구를 간략화 할 수 있습니다. 한층 더 백래시를 최소화 할 수 있습니다.

구분 테이블이나 원 테이블 등을 직접 구동할 수도 있습니다.

보호 등급 IP65의 방수·방진 모터로 보호 커버가 없는 식품 기계를 실현

방수·방진 성능이 뛰어나고 보호 등급은 IP65※입니다.
식품 관련 산업 기계 등 물이나 가루에 노출되는 장치에서도 사용할 수 있습니다.
※ 샤프트 및 케이블 팁 부분을 제외합니다. 보호 등급(IP 코드)은 IEC(국제 전기 표준 회의) 60529:2001에 규정되어 있습니다.

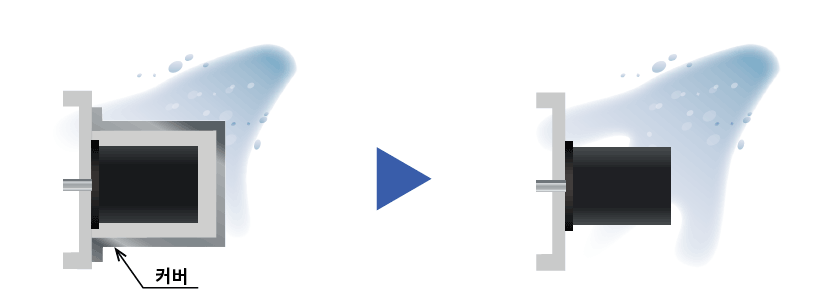

모터에 물이 노출 되어도 문제 없기 때문에 보호 커버가 필요없고 심플한 시스템이 가능합니다.

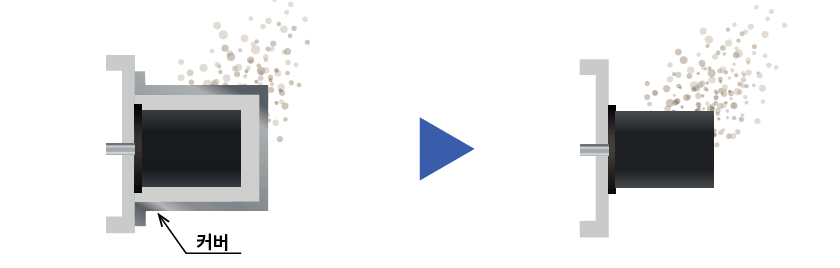

빵과 케이크 등 가루를 사용하는 식품과 관련된 장치에서도 커버 없이 안심하고 사용하실 수 있습니다.

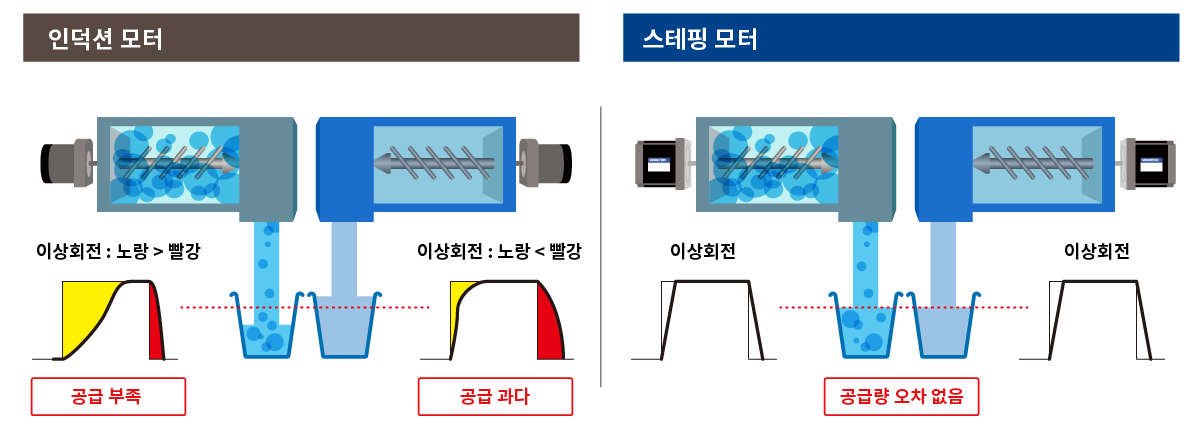

동기성을 살린 식품 공급 장치

인덕션 모터의 경우 소재에 따라 운전 시간을 조정하거나 인버터 탑재에 의한 회전량의 조정이 필요합니다.
스테핑 모터라면 온도, 습도의 변화로 재료의 상태가 변화해도 안정된 품질이 유지됩니다.

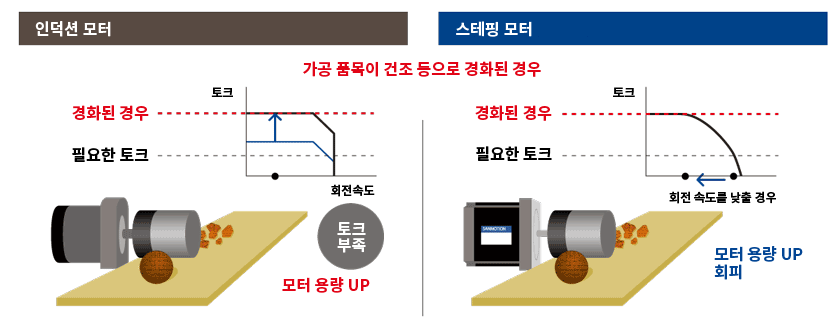

저속 고토크를 실현한 식품 가공 장치

가공 품목이 건조 등에 의해 경화하는 것과 같이, 부하의 변동이 일어났을 경우 인덕션 모터는 모터 용량을 올려서 경화시의 동작을 가미하거나 기어비를 올려서 토크를 확보하는 등의 수단이 필요합니다.
따라서 모터 용량을 올리는 데 드는 비용이 들거나 그만큼의 공간이 필요하게 됩니다.
스텝핑 모터라면 저속 고토크를 활용하여, 부하의 변동에 따라 모터의 용량을 올리지 않아도 됩니다.

상승 특성을 살린 식품 가공 장치

식품을 가공 처리하는 기구 중 반송하는 기구에서는 종래의 가변속 AC 모터의 경우, 속도를 올렸을 때에 정지 위치에도 불구하고 타성으로 반송하고, 반송 벨트의 마찰에 의해 식품 표면에 상처가 생길 수 있습니다.
스테핑 모터는 상승 특성이 좋기 때문에 AC 모터에 비해 급감속이 가능합니다.

저속 고토크를 살린 식품 분류 장치

사이즈 별로 구분을 하는 장치에 있어서, 택트 타임의 단축이 필요했습니다.
에어 실린더에서 AC 기어드 모터로 대체했지만, 택트 타임 단축을 실현할 수 없어 과제가 되었습니다.
저속 회전 영역에서 높은 토크를 가진 스테핑 모터라면 짧은 거리를 빠르게 움직일 수 있어 택트 타임 단축을 달성할 수 있습니다.

식품 공장 장비용 스테핑 모터의 커스터마이즈도 가능합니다

풍부한 커스터마이즈의 노하우에 의한 적극적인 기능 개선 제안이 가능합니다. 산요전기의 커스터마이즈를 통해, 고객의 장치의 경쟁력 향상에 기여합니다.

※커스터마이즈에는 최저 로트 수 등의 조건이 있는 경우도 있습니다. 자세한 내용은 상담 부탁드립니다.
