ACDCファン（ECファン※）の特長

1．ACDCファン（ECファン）とは？

ACDCファン（ECファン）とは，小型化したAC-DC変換回路を内蔵しているファンです。
AC（交流電力）をDC（直流電力）に変換して駆動します。そのためDC電源を用意する必要がなく，AC電源にて駆動できます。低消費電力，長寿命といったDCファンのすぐれた特長を発揮します。

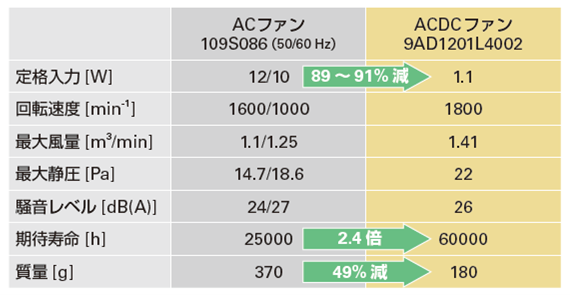

図1の例では，当社同サイズのACファンと比べて，消費電力は最大で91％低くなっています。

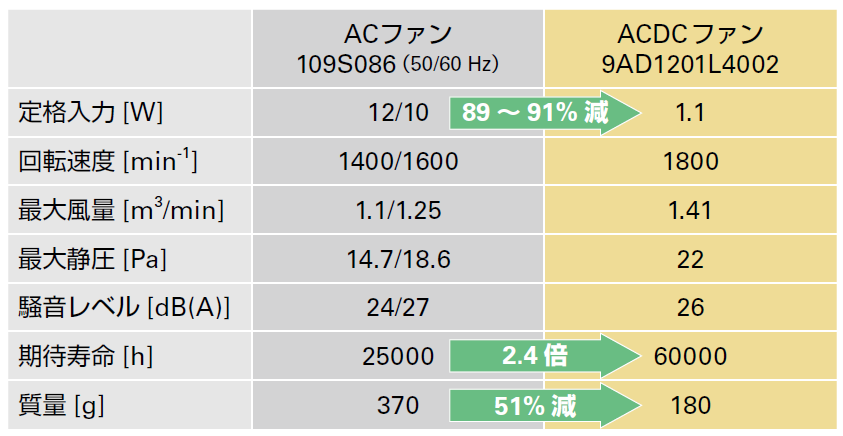

▼図1　ACファンとACDCファンの比較

ACファンは生産ラインの制御盤や設備にも多く使用されています。
冷却ファン単体では消費電力の差は小さく見えますが，生産ラインや設備全体でACDCファンを採用することで，大きな省エネ効果を得ることができます。
また，ACDCファンは低消費電力である点に加え，期待寿命が長いため，メンテナンス工数の抑制も期待できます。

２．山洋電気のACDCファンの特長

高風量・高静圧

羽根・フレームの形状の最適化などによって，高風量・高静圧を実現しました。

低消費電力・長寿命

変換回路およびモータ駆動回路を最適化することで，低消費電力を実現しました。
当社ACファンと比べ，期待寿命が向上しました。

ワイドレンジ

使用電圧範囲はAC90V～264Vで，AC100V系・AC200V系のどちらでも使用できます。※
入力電圧・周波数に関係なく回転速度が一定です。ACファンのように電源事情による特性の変化がありません。
※遠心ファンを除く

PWMコントロール機能

PWMコントロール機能にてファンの回転数を制御することができます(一部機種を除く)。 装置の発熱状態（負荷状態）の変化に応じて風量・静圧を調整できるため，効率よく冷却でき，消費電力や騒音の低減に効果的です。
※配線方法など，ご使用にあたりご不明点等ございましたら，当社営業窓口までお問合せください。

豊富なラインアップ

防水タイプ（保護等級IP56・IP68）をご用意している機種もございます。

【2025年5月発売】92x25mm ACDCファン
2025年5月26日 San Ace｜プロダクトニュース｜製品情報｜山洋電気株式会社
業界トップ※1の高静圧を実現した，☐92 × 25 mm厚のACDCファン｢San Ace 92AD｣ 9ADタイプを開発，発売しました。 サーバ，通信ラック，制御盤などの冷却に最適です。
※1　2025年5月26日現在，ACDCファンとして，同サイズの場合です。（当社調べ）

３．ACDCファンの採用事例

ここからは，ACDCファンの採用事例を紹介します。

(1)冷蔵ショーケース

この事例の詳細はこちらからご覧いただけます： “装置の低消費電力化につながるACDCファンとは？

(2)制御盤

この事例の詳細はこちらからご覧いただけます： “AC電源でDCファンの性能を実現した「ACDCファン」とは！？

(3)LED照明

この事例の詳細はこちらからご覧いただけます： “AC電源のままでDCファンの性能を実現したACDCファンとは？

【使用上の注意】
電圧印加時や電圧変動時，ファン内部のコンデンサへ充電電流が流れるため，数μsec.～数msec.単位の時間で突入電流と呼ばれる大きなピーク電流が流れることがあります。突入電流に対しては，装置側のヒューズやブレーカの選定などお客さまご自身の責任において，実機にて事前評価のうえ，ご使用願います。

監修：山洋電気株式会社　営業本部　San Aceグループ　グループ長　植木 竜司

更新日：2025-5-15 00:00／公開日：2023-10-10 00:00
